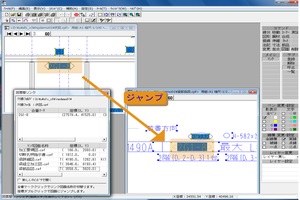

図面中の合番、作図位置などの情報を、図面作成と同時に図面管理データベースに自動登録する事により、 大量な図面の中で目的の図面を迅速に検索、閲覧、修正することができる機能です。
FAB21本体の図面参照画面で実行できるだけでなく汎用CADのFabilityでも使用できます。
(株)タイワ製汎用ＣＡＤ実寸法師でもカード登録を自動で行いますので、 詳細ジャンプで実行可能です。
1 |
 |

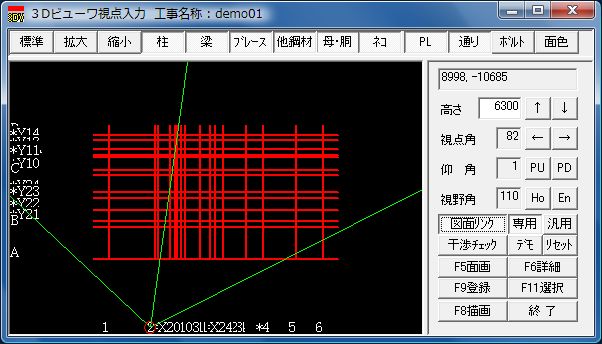

「図面リンク」ボタンをクリックします。 |
2 |
 |

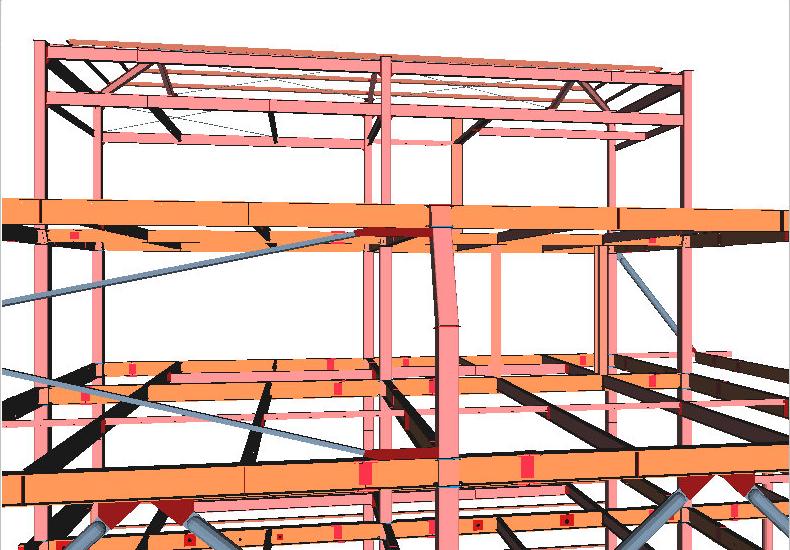

「描画」ボタンをクリックして建物を表示します。 |
3 |
 |

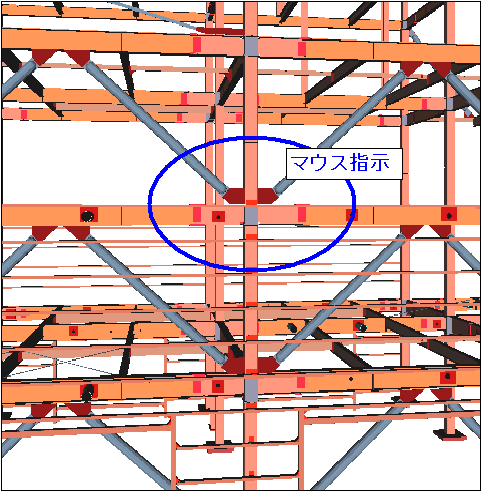

仕口部分にフォーカスを移動し、柱をダブルクリックします。 |
4 |
 |

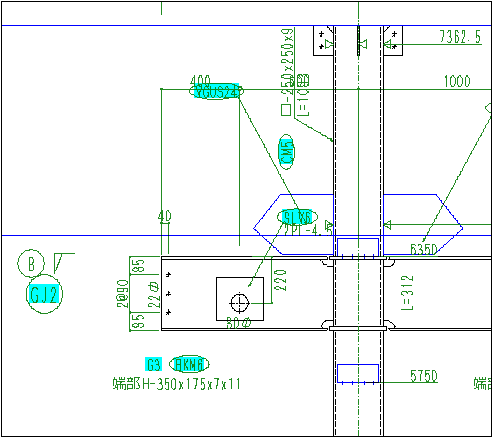

柱詳細図が表示されますのでブラケット部分をクリックします。 |
5 |
 |

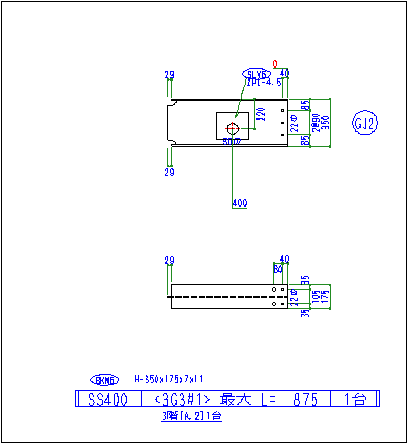

ブラケット部品図が表示されます。 |
